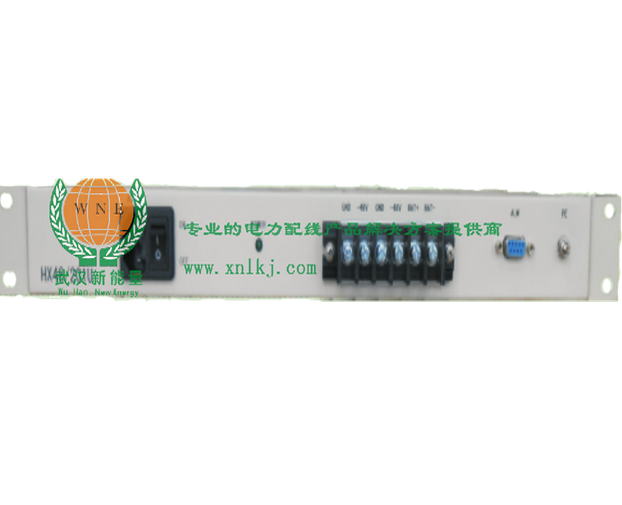

本系统由高频开关整流模块组成高性能、智能型通信用电源系统。系统采用N+1配置,便于用户灵活配置。

在结构上采用模块化设计,整流模块正面插拔且整流模块使用推入接合式的上架安装方式,集成度高，仅占1U空间，最高可输出1080w,可活电插拔。

本系统主要构成部分如下：交换式整流模块、系统控制单元、配电盘等。

HX48/201U低功率型整流模块(Low Power Rectifier; LPR),模块内部电路采用高频谐振零电流开关LLC功率变换技术,以及功率因子校正技术设计,工作频率100KHZ。整流模块具有宽电压操作,带有低电压电池保护管理功能,冷却方式采取温控式风冷。 当低电压输入时,模块输出功率降额；即90～153V,输出功率:540W；当高电压输入时,模块输出功率满额；即154～264V,输出功率:1080W。
