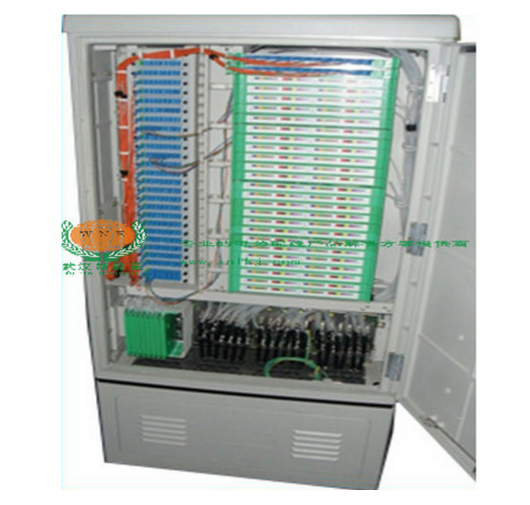

WNE-GXF-W型光缆交接箱
发布时间:2016-12-14   浏览次数:




产品概述

光缆交接箱(OCC)是一种为主干层光缆、配线层光缆提供光缆成端、跳接的交接设备。OCC主要功能有:光缆的固定、开剥与保护、光纤终接、光纤调度以及光缆纤芯、尾纤和跳线的保护与储存等功能。按照OCC箱功能的不同可划分为传统型、免跳接型、无跳接型架三种。WNE-GXF-W型光缆交接箱是用于光纤接入网中主干光缆与配线光缆节点的接口设备,可实现光纤的熔接、分光、盘储和配线、调线。



产品特点

1、采用复合材料SMC箱体或优质不锈钢箱体,能抵御剧变的气候和恶劣的环境,防护等级达IP65级

2、配线光缆直接与尾纤熔接连接至光分路器,减小连接损耗

3、具有光缆过路直熔功能,方便工程施工

4、可安装插片式光分路器,满足大容量用户分光要求

5、插片光分模块化,采用统一标准插槽,实现不同厂商的通用性

6、新式存储一体化托盘,对12芯光纤分组管理,极大地方便工程盘纤,使得走线施工清晰,节省工作时间



订货指南







产品名称
产品型号
规 格
宽×深×高(mm)
容量(芯)
备注
WNEGXF-W型
光缆交接箱(SMC)
WNEGXF-W-A1
1035×550×308
12/144
可配RPTP-12-A1 13套
WNEGXF-W-A2
1460×760×320
24/288
可配RPTP-12-A1 26套
WNEGXF-W-A3
1460×760×540
48/576
可配RPTP-12-A1 52套
WNEGXF-W-A4
1460×1460×360
48/576
可配RPTP-12-A1 52套
WNE-GXF-W型
光缆交接箱(不锈钢)
WNEGXF-W-B1
1080×598×320
12/144
可配RPTP-12-A1 13套
WNEGXF-W-B2
1460×796×380
24/288
可配RPTP-12-A1 26套
WNEGXF-W-B3
1460×740×570
48/576
可配RPTP-12-A1 52套
WNEGXF-W-B4
1460×1460×360
48/576
可配RPTP-12-A1 52套

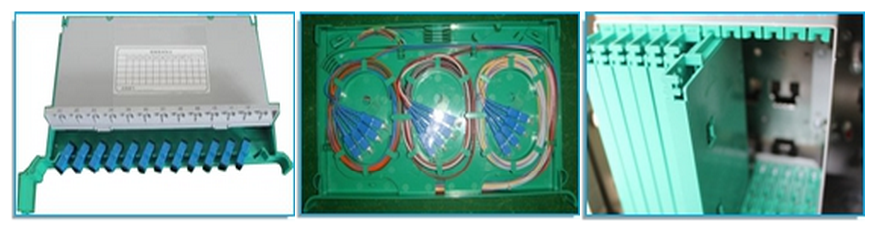

主要模块
12芯熔配一体化托盘
RPTP-12-A1
302×180×25
12

12芯熔储一体化托盘
RQTP-12-A1
302×180×25
12

光交箱熔接盘
RJMK-12-B1
160×100×12
12
