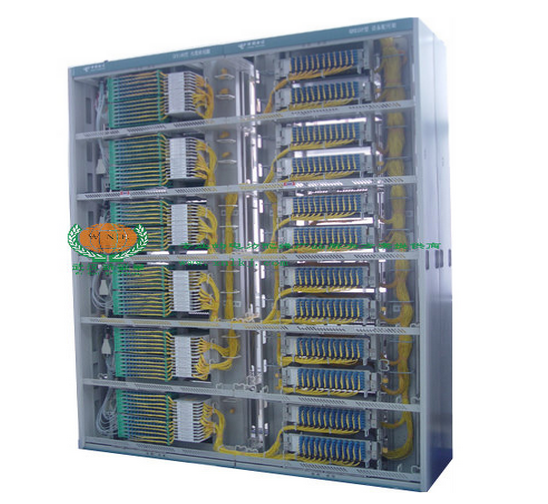

GZP-T/GZP-P型光纤总配线架
发布时间:2016-12-14   浏览次数:




产品概述

随着光通信的迅速发展,对光配线架在容量、调度、扩容以及管理方面的要求越来越高,传统的光配线产品主要采用单体机柜直连模式,容量小,扩容难,不能满足交叉连接配线,无法满足未来光纤管理的需求。针对传统光纤配线架暴露的问题,我公司开发出几种光纤总配线架产品。光纤总配线架(MODF)是光配线架发展的趋势,它的优势就是并架方便、容量大、跳纤管理模式灵活等,特别适用于大型、中心机房。

GZP-T/GZP-P型光纤总配线架由GZP-T型光纤熔接终端架和GZP-P型光纤设备侧配线架两个独立架体组成,每个架体采用模块化设计。GZP-T型光纤熔纤架具有为进入机房的光缆提供光缆固定、开剥与保护、光缆熔接成端、跳纤走线与收容以及高压防护接地等功能;GZP-P型光纤配线架具有为机房设备尾纤提供走线、储存以及交换等功能。



产品特点

1、机架采用全封闭或半封闭方式,采用分散下缆方式

2、具有前后、左右、上下贯通的立交式走纤通道

3、新增跳纤收容单元。数目巨大的跳线有了“容身之处”,繁杂紊乱的走线变得整齐有序,标识清晰,极大方便了安装和维护

4、组架灵活,可前、后、左、右灵活组架

5、熔纤、储纤密度高



订购指南



产品名称

产品型号

规  格

宽*深*高(mm)

容量(芯)

备注

熔接

配线

GZP-T型架体

GZP-T-A1型

900×300×2600

864



可配RPTP-12-A2数量为72套,六位储纤单元数量为12只

GZP-T-A2型

900×300×2200

720



可配RPTP-12-A2数量为60套,六位储纤单元数量为10只

GZP-P型架体

GZP-P-A1型

900×300×2600



864

可配PXDY-72数量为12套,尾纤盘绕储存单元数量为12只

GZP-P-A2型

900×300×2200



720

可配PXDY-72数量为10套,尾纤盘绕储存单元数量为10只

主要模块

12芯熔配一体化托盘(右出纤)

RPTP-12-A2

302×180×25

12

12

可配适配器数量为12只和12芯束状尾纤数量为1条

六位储纤单元(II型)

RQDY-72

125×190×245

0

0

可储跳线长度为30米

72芯配线单元

PXDY-72-B



0

72

可配适配器数量为72只

盘纤储纤单元

PXDY-72
